Цель:
- Дать определения понятиям: "Карта", "Масштаб", "Чертёж".
- Назвать виды масштаба и виды географических карт по масштабу.
- Определить расстояние между предметами по плану карты.
- Перевести численный масштаб в именованный и наоборот
Оборудование. Географические атласы, настенные географические карты, чертёжные принадлежности, раздаточный материал (карточки-задания).
Форма урока: комбинированный.
Ход урока
Организационный момент.
Здравствуйте, ребята!
Попробуйте отгадать загадку: "Земля есть - копать нельзя! Дороги есть - ехать нельзя! Реки есть - плыть нельзя!". Как Вы думаете, о чём пойдёт речь? (о географической карте). Правильно.
Сегодня мы узнаем как работать с картами, зачем нужен масштаб и какова его роль при составлении карты. Но, сначала, давайте вспомним, что мы изучали на предыдущем уроке и двинемся дальше в неизведанный мир географических карт.
Проверка раннее изученного материала.
Перед Вами карточки, каждая с тремя заданиями. Вы выполняете задания, затем меняетесь карточками. С моей помощью мы проверим выполненные задания, посчитаем количество правильных и неправильных ответов, оценим их. Каждый из Вас увидит свои ошибки.
Карточки-задания:
1-я. Установите соответствие между датой и положением Солнца:
1.21 марта
2. 22 июня
3. 23 сентября
4. 22 декабря
А. Солнце в зените над Северным тропиком
Б. Солнце в зените над Южным тропиком
В. Солнце в зените над Экватором
Ответ: ____________________________
2-я. Установите соответствие между условными линиями на карте и значениями географической широты:
Северный тропик
Северный полярный круг
Южный тропик
Южный полярный круг
А. 66,5 ю.ш.
Б. 23,5 с.ш.
В. 23,5 ю.ш.
Г. 66,5 с.ш.
Ответ:____________________________
3-я. О каком поясе освещённости говорится в описании: Данный пояс освещённости в течении всего года получает большее количество солнечного тепла и света. На параллелях, ограничивающих пояс, Солнце бывает в зените по одному разу в год, а между данными параллелями - по два.
Ответ: ____________________________
Работа парами: проверка задания, выставление оценок.
Изучение нового материала.
Подготовка к основному этапу.
Ребята, сейчас я попрошу три человека подойти к доске и нарисовать маршрут от школы до станции. А один человек расскажет как найти дорогу от школы до станции (рисунки выполняются, одновременно, звучит рассказ о заданном маршруте). Что же проще, идти по нарисованному маршруту или по рассказанному? Почему? (ответы учащихся). Посмотрите внимательно на доску, что Вы видите? (рисунки у всех разные). Правильно, у всех получились рисунки разными. Первые карты тоже были похожи на рисунки. Ваши рисунки будут понятны только тем, кому Вы их будете рисовать, одновременно, рассказывая дорогу. Так?
Работа с рис. 18.
Значит, карта - это не рисунок. Географическая карта - это чертёж местности. А чем чертёж отличается от рисунка? (варианты ответов учащихся). Тем, что он выполняется с соблюдением определённых, причём, очень строгих, правил. Если три человека нарисуют одну и ту же местность, то у каждого получиться свой рисунок, непохожий на другие. Так? Если же они делают чертёж одной и той же местности с соблюдением всех правил, то он у всех получиться одинаковым. А, значит, он одинаково понятен всем кто на него смотрит. Однако, есть сложность. Для того, что бы понять, что изображено на чертеже, нужно уметь его читать, т.е. знать правила по которым он выполнен.
Давайте запомним: итак, географическая карта - это чертёж местности, выполненный в системе географических координат с помощью масштаба и условных знаков. Про географические координаты мы уже говорили, займёмся теперь масштабом.
Посмотрите на наши рисунки, кто может сказать, каково расстояние от школы до станции? (попытки учащихся дать правильный ответ). Правильно, никто. Чего-то не хватает? Может быть, масштаба, с помощью которого мы смогли бы сделать чертёж.
Усвоение новых знаний и способов действий.
Слово "масштаб" немецкое и означает нечто странное - "мерная палочка". Что же такое "мерная палочка", и какова её роль при составлении карты?
Постановка проблемы:
Давайте подумаем! Зачем потребовалось вводить масштаб?
Карта - это не просто чертёж, это уменьшенный чертёж. Поэтому, при вычерчивании карты, расстояния уменьшаются. Но уменьшаются не "на глазок", а в определённое количество раз.
Давайте запомним: масштаб показывает, во сколько раз длина линии на карте уменьшена относительно длины линии на местности.
Демонстрация настенных карт и атласов.
На карте, где-нибудь, в уголке обязательно указан масштаб. Без него мы не разберёмся с расстояниями на карте. Причём, существуют несколько способов записи масштаба. На данных картах Вы видите большие цифры:
1: 25000000
1: 10000000
1: 10000
1: 20000
Это численный масштаб.
Он указывает во сколько раз изображение уменьшено.
Решение задач. Например, если на карте обозначен масштаб 1: 10000, это означает, что изображение уменьшено в 10000 раз. Значит длина линии на карте в 1 см. соответствует длине линии на местности в 10000 см. А что такое 10000 см.? Правильно, это 100 метров. А значит в нашей карте 1 см. соответствует 100 м. на местности. Или мы говорим в 1 см. - 100 метров. Это второй способ записи масштаба, называется он именованным. Он расшифровывает численный масштаб, переводя сантиметры в метры или километры.
Практическая работа.
Давайте переведём численные масштабы других карт в именованные:
1: 25000000 - это 1 см.: 250 км.
1: 10000000 - это 1 см.: 100 км.
1: 20000 - это 1 см.: 200 м.
Работа с учебником.
Третий вид масштаба - линейный. На карте (рис. 19) изображена короткая линейка с сантиметровыми делениями, где указывается, какому расстоянию на местности соответствует один сантиметр в масштабе этой карты. Линейный масштаб позволяет производить определений расстояний на карте без вычислений. Мы, просто, прикладываем иголки измерителя к интересующему нас отрезку на карте, а потом к линейке масштаба. И всё, мы сразу узнаём расстояние.
Практическая работа.
Давайте попробуем: с помощью топографического плана местности, на форзаце в начале учебника, определим расстояние между колодцем и отметкой высоты 151,8. Прикладываем измеритель на карту, а, затем, переносим его на линеечку линейного масштаба, получаем 250 метров.
Давайте запомним.

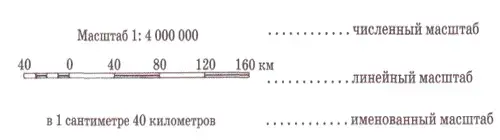

Итак, существует три способа записи масштаба: численный, именованный и линейный. Хотя бы один из них, обязательно, указывается на карте.
Первичная проверка понимания.
Мы с Вами выяснили, масштаб карты может быть разным. Мы можем уменьшить реальные размеры территории, в какое угодно число раз. Чем сильнее мы уменьшим расстояние на местности, тем мельче изображение на карте, тем меньше масштаб. Какой масштаб мельче: 1: 1000 или 1: 1000000? Мельче - миллионный. Почему? (ответы учащихся). Правильно, ведь масштаб показывает во сколько раз уменьшено изображение. Понятно, что изображение, уменьшенное в 1000000 раз мельче, чем уменьшенное в 1000 раз. Выбор масштаба зависит от размеров участка земли, который мы хотим изобразить на карте. Чем больше территория, изображаемая на карте, тем мельче должен быть масштаб. А то, может, получиться неловко.
Практическая работа.
Давайте попробуем подобрать масштаб. Расстояние между точками на местности составляет 6 км, а мы выбрали тысячный масштаб - 1: 1000 (в 1 см - 10 м). И что получиться? Сможем мы нарисовать этот отрезок в тетради? Нет, ведь, получается 6 м! Лучше выбрать масштаб помельче. Какой? (1: 100000 (1 см : 1км)) Правильно! Тогда 6 км на местности будет соответствовать 6 см на карте.
Итак, ребята, давайте ответим на наш главный вопрос: "Зачем потребовалось вводить масштаб?" (ответы учащихся, как правило, верные).
Рефлексия. Подведение итогов занятия. Проблема на следующий урок.
На следующем уроке мы подберём масштаб к нашему чертежу, с которого мы начали наш урок, начертим маршрут от школы до станции.
Давайте подведём итог:

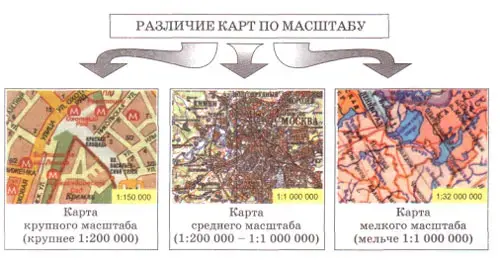

В зависимости от местности различают карты:
Крупномасштабные - от 1: 10000 до 1: 200000
Среднемасштабные - от 1: 200000 до 1: 1000000
Мелкомасштабные - мельче 1: 1000000
Самый мелкий масштаб используется для карты мира.
По пространственному масштабу выделяют: карты мира, карты материков и океанов, отдельных стран и их частей.
Проверка знания.
Что означает слово "чертёж"? Чем чертёж отличается от рисунка?
Что такое "масштаб"? Какие существуют формы записи масштаба?
Что такое географическая карта? Чем отличается мелкомасштабная карта от крупномасштабной?
А теперь посложнее:
Какой масштаб мельче: 1: 10000 или в 1 см - 1 км?
Какую длину имеет экватор на карте масштаба 1: 100000000?
Давайте сделаем.
Масштаб карты 1: 30000000. Переведите этот численный масштаб в именованный.
Определите масштаб карты, если длина линии на местности составляет 5 км, а длина линии на карте 0,5 см?
Информация о домашнем задании.
Домашнее задание: параграф № 5.
Откройте рабочие тетради стр. 15 задание № 2. Перед вами карта, на ней точка и 7 направлений в разные стороны на географические объекты. Определить расстояние от данной точки до географических объектов, но прежде чем это сделать, нужно перевести численный масштаб в именованный.
Урок окончен. До свидания.
