Построение графиков в Excel. Практическая работа

Разделы: Информатика

Цель работы:

  • научиться строить графики в Excel;
  • развить самостоятельность;
  • развить навыки мыслительной деятельности, включая каждого учащегося в учебно – познавательный процесс и создавая условия для работы каждого в индивидуальном темпе;

Оборудование:

  • ПЭВМ, сеть, проектор;
  • опорный конспект, план практической работы, варианты для самостоятельной работы учащихся.
Этапы План урока + опорный конспект Средства обучения
I Подготовительный.
Постановка учебных задач.
Устное разъяснение порядка работы на уроке, тема урока.		 -
II Повторение.

Фронтальный опрос изученного материала.

Вопросы:

  • предназначение Excel:
  • Расчеты по формулам
  • Графики и диаграммы
  • путь к папке, где сохранить работу.
 проектор
III Объяснение нового материала и подготовка к практической работе:

  • объяснение построения графиков в Excel;
  • работа с проектором. Показать, как и что должно получиться;
  • Раздача вариантов работы.
 Проектор, раздаточный материал
IV Выполнение проектной практической работы:

  • сохранение работы в папку «ГРАФИКИ» под своими идентификаторами;
  • помощь ученикам.
 Компьютер
V Итоги:

  • демонстрация работ учащимися на проекторе и оценка за работы;
  • определение лучшей работы;
  • подведение итогов.
 Проектор, раздаточный материал,
компьютер

Опорный конспект

Построение совмещенных графиков в Microsoft Office Excel -2007.

Для построения графиков функций Y(X) в Microsoft Office Excel используется тип диаграммы Точечная:

Для этого требуется два ряда значений: Х и Y значения, которые должны быть соответственно расположены в левом и правом столбцах.
Можно совместить построение нескольких графиков. Такая возможность используется для графического решения систем уравнений с двумя перемен­ными, при проведении сравнения анализа значений y при одних и тех же значениях x.

ПРИМЕР.
(Используется при объяснении материала через проектор.)
Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с шагом 0,5.
Алгоритм выполнения задания:

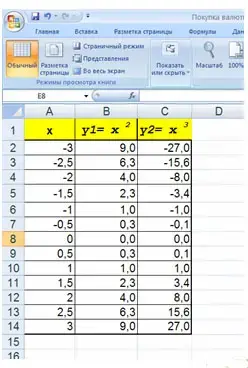

1. Заполнить таблицу значений:

2. Выделить таблицу и указать тип диаграммы Точечная.
3. Выбрать формат точечной диаграммы с гладкими кривыми.
4. В Макете указать название диаграммы «Графики», дать название осей: X и Y

5. Должен получиться график:

P.S. В версии 97-2003 для получения графика, представленного на рисунке надо провести редактирование.

Раздаточный материал

Варианты

ВАРИАНТ 1
Построить графики функций y1= x 2 -1, y2= x 2+1 иy=К·(y1/ y2)на интервале [- 3 ; 3] с шагом 0,3.

ВАРИАНТ 2
 Построить графики функций y1= и y2= 2х на интервале [- 3 ; 3] с шагом 0,5.

ВАРИАНТ 3
 Построить графики функций y1= , y2=на интервале [- 0,5 ; 9] с шагом 0,5.

ВАРИАНТ 4
 Построить графики функций y1=, y2= на интервале [- 5 ; -0,5] с шагом 0,5.

ВАРИАНТ 5
 Построить графики функций y1= , y2=на интервале [0,5 ; 5] с шагом 0,5.
