«Открытый урок»
Яхина Рита Альфировна
16.04.2013

Базовые логические элементы

Победитель конкурса «Презентация к уроку 2012/2013»
Презентация к уроку 2012/2013

Скачать презентацию (356.70 КБ)

Цели урока:

  • Образовательные:
    • сформировать у обучающихся представление о логических схемах, логических элементах;
    • освоить и закрепить принципы синтеза схем и синтеза логических функции;
    • продолжить изучение законов булевой алгебры и логических схем.
  • Развивающие:
    • формировать развитие системно - комбинаторного мышления;
    • формировать развитие навыков самостоятельного анализа на основе полученных результатов;
    • уметь получать и обрабатывать информацию;
    • уметь использовать полученные знания на практике;
    • развивать настойчивость, терпение.
  • Воспитательные:
    • воспитывать профессиональный интерес;
    • продолжить формирование интереса к приобретению новых знаний, общей и информационной культуры, трудолюбия, усидчивости, терпения, бережного отношения к вычислительной технике.
    • продолжить формирование профессиональных и личностных качеств будущего специалиста.

Вид урока: комбинированный

Тип занятия: урок сообщения новых знаний

Межпредметные связи: математика, алгебра логики, компьютерные дисциплины, электроника, электротехника.

Оснащение урока: карточки с заданиями, кроссворд, карточки с законами Булевой алгебры.

Технические средства: компьютер, экран, процессор презентации PowerPoint.

Требования к знаниям и умениям

  • Обучающиеся должны знать:
    • базовые логические элементы;
    • правила составления логических схем;
    • принципы синтеза схем и логических функции.
  • Обучающиеся должны уметь:
    • определять базовые логические элементы;
    • составлять логические схемы;
    • производить синтез логических схем и логических функции.

Методы организации учебной деятельности:

  • фронтальная;
  • индивидуальная;
  • групповая.

ХОД УРОКА

1. Организационный момент. Актуализация

- На прошлом уроке мы изучили законы Булевой алгебры. Научились работать с логическими операциями и функциями.
Логические переменные - это переменные, которые могут принимать только 2 значения: истина или ложь (1, 0).
Тема сегодняшнего урока «Базовые логические элементы»
Целью нашего сегодняшнего урока является:
- ознакомление понятиями логические элементы и схемы.
- научимся и освоим принципы синтеза схем и функции
- продолжим изучение и применение законов алгебры логики
Знания и умения, полученные на сегодняшнем уроке, вам понадобятся при изучении таких дисциплин как «Электроника», «Электротехника», «Математика» и т.д.

2. Повторение пройденного материала

1) Фронтальный опрос

Вопросы:

  • Логика, как предмет. Основные объекты алгебры логики
  • Основоположник логики
  • Принципы алгебры логики
  • Доказательство истинности логических функции

2) Решение задачи. Приложение 1. (Презентация, слайды 2-5)

  • Задача. По заданной функции определить вид функции (тождественно истинная, ложная или выполнимая)

3) Решение кроссворда. Приложение 2.

3. Изучение новой темы (Слайды 7-21)

- При всей сложности устройства электронных блоков современных ЭВМ, выполняемые ими действия осуществляются с помощью комбинаций относительно небольшого числа типовых логических блоков.
Основные из них таковы:

  • Регистры
  • Комбинационные преобразователи узлов (шифраторы, дешифраторы, мультиплексоры и т.д.)
  • Счетчики
  • Арифметическо-логические узлы (сумматоры)

Из этих блоков строятся интегральные микросхемы очень высокого уровня интеграции: микропроцессоры, модули ОЗУ, контроллеры внешних устройств и др.
Сами указанные блоки собираются из основных логических элементов.
Цифровые устройства обеспечивают преобразование совокупности цифровых входных сигналов Х в выходные сигналы У.
Элементной базой, используемой при построений комбинационных цифровых устройств, являются интегральные логические схемы.

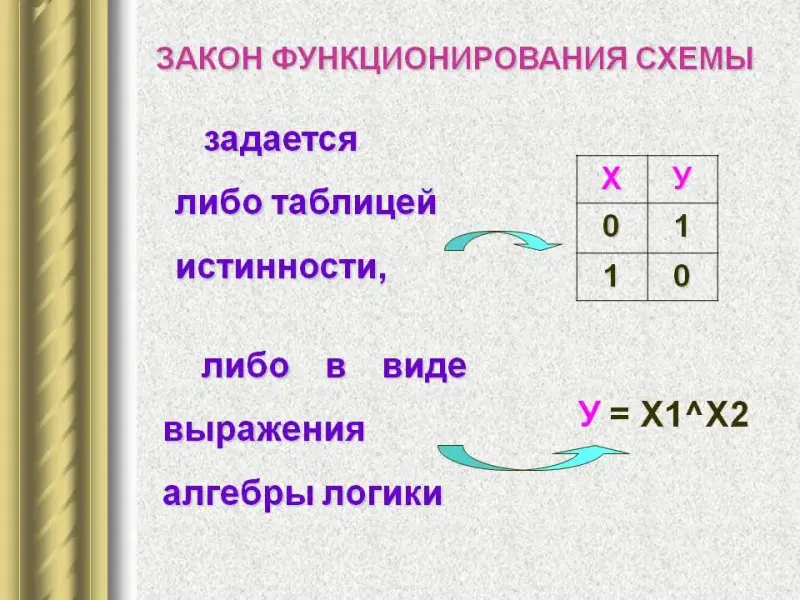

Двоичные переменные, входящие в логические уравнения, можно представить двумя различными электрическими сигналами (0 или 1). Путем преобразований этих сигналов получают другие, тоже двоичные, сигналы, которые соответствуют результатам определенных логических операций. Имея запись булевой функции У = f(Х1, Х2 ... Хn), можно составить развернутую электрическую схему, которая будет преобразовывать логические сигналы Х1, Х2 ... Хn согласно указанной функции.
Устройства, выполняющие в аппаратуре логические операции, называют логическими элементами.
Логические элементы различаются между собой характером реализуемой функции, числом входов (по числу одновременно действующих переменных), числом выходов и другими признаками.
Работа их оценивается только с точки зрения логики, без учета практического воплощения (технической базы, способа питания, и т.д.)

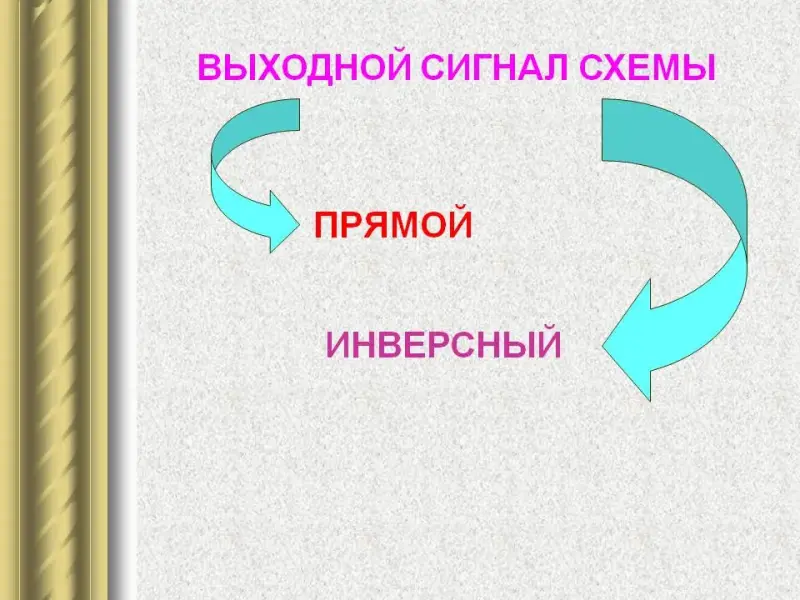

Выходы логических элементов в зависимости от уровня сигнала, при котором воспринимается или вырабатывается определенное значение двоичной переменной, подразделяются на прямые и инверсные. Выходной сигнал называется прямым, если значение выходного сигнала соответствует значению входного сигнала. Выходной сигнал называется инверсным, если входной сигнал равен 1, а значение выходного сигнала равно 0, т.е. меняется на противоположное значение.
На принципиальных схемах логические элементы согласно ГОСТ «Обозначения условные графические в схемах. Элементы цифровой техники» изображают прямоугольником, в верхней части которого указывают символ функции. Входы и выходы показывают слева и справа соответственно.

1. Базовые логические элементы. Характеристики логических элементов (слайды 22-28)

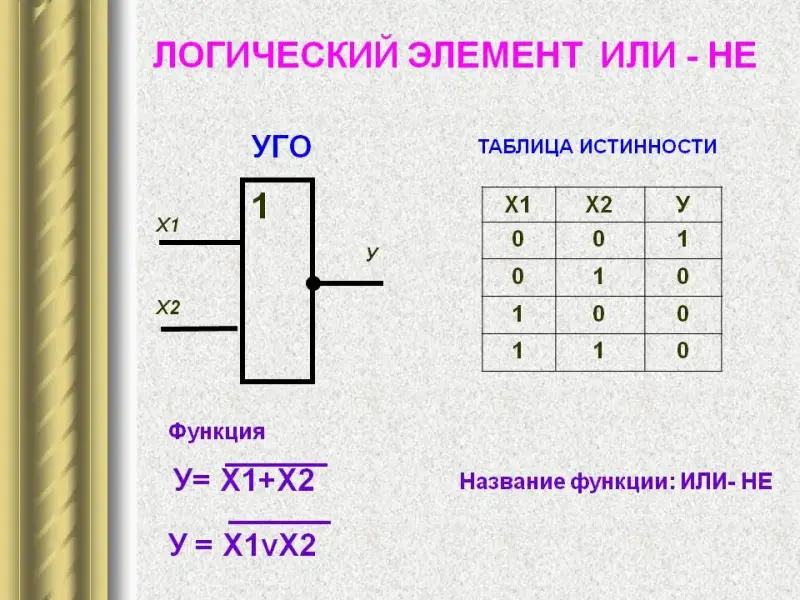

2. Элементы НЕ, И, ИЛИ, И - НЕ, ИЛИ - НЕ

3. Составление логических схем и синтез схем (слайды 29-39)

4. Практическое задание Приложение 3. (слайды 30-33)

- По заданной схеме составить таблицу истинности схемы
- Составить схему и таблицу истинности по данной функции

5. Закрепление изученного материала Приложение 4. (слайды 41-42)

Практическая работа по карточкам

6. Подведение итогов

- Фронтальный опрос
- Выставление оценок

7. Домашнее задание: Приложение 5. (слайд 43)

1) Изучить пройденный материал
2) Составить схему и таблицу истинности по данным функциям

Список использованных источников:

  1. Бройдо В. Л., Ильина О. П.Архитектура ЭВМ и систем. Издательство: СПб. Питер, 2009. - 720
  2. Жмакин А. П. Архитектура ЭВМ.: БХВ - Петербург. Формат PDF 2008 - 320 с.:ил.
  3. http://www.umcpo.ru/ сайт учебно-методического центра профессионального образования
  4. http://www.open-edu.ru/ Всероссийский портал открытого образования
  5. http://www.informika.ru/text/index.htm Информатика - Государственный научно-исследовательский институт информационных технологий и телекоммуникаций
  6. http://window.edu.ru/window Единое окно доступа к образовательным ресурсам. Каталог учебных продуктов.
  7. http://www.metod-kopilka.ru/page-4-3-2.html
