Построение объектов. Объектная привязка координат

16.07.2010

Основные цели урока:

  • Общеобразовательная –  познакомиться с   понятием  объектной привязки координат; освоить основные приёмы  работы с различными режимами объектной привязки координат.
  • Воспитательная – формирование графической культуры, ответственности за выполняемую работу, аккуратности, воспитание культуры общения и поведения.
  • Развивающая – развитие интеллекта, логического и абстрактного мышления, умения применять теоретические знания на практике при работе за ПК.

Вид урока – комбинированный урок.

Тип урока – изучение нового материала.

Оснащение:  ПК, проектор, раздаточный материал по выполнению практической работы

План

1. Организационный момент.

Минибеседа о готовности студентов к уроку, создание деловой и доброжелательной атмосферы.

2. Изучение нового материала.

Определение.  Наиболее быстрый  способ ввода точек, без конкретной привязке к координатам — это их указание с помощью функций объектной привязки. Доступ к функциям объектной привязки осуществляется либо через панель Object Snap (Объектная привязка), либо через контекстное меню.  Вызовите панель Object Snap (Объектная привязка).

рис.1

Панель Object Snap

В этой панели собраны следующие кнопки :

  • рис.2 — использование отслеживания с помощью промежуточной точки;
  • рис.3 — смещение от другой (вспомогательной) точки;
  • рис.4 — конечная точка;
  • рис.5 — средняя точка;
  • рис.6 — точка пересечения двух объектов или их продолжений;
  • рис.7 — точка мнимого пересечения двух объектов или их продолжений (т. е. пересекаются только проекции объектов на текущую плоскость построений);
  • рис.8 — точка продолжения;
  • рис.9— центр дуги, окружности или эллипса;
  • рис.10— точка квадранта дуги, окружности или эллипса (это точки, расположенные на 0°, 90°, 180° и 270°);
  • рис.11 — точка касания;
  • рис.12 — перпендикулярно объекту;
  • рис.13 — параллельно объекту;
  • рис.14 — точка вставки текста, блока, внешней ссылки;
  • рис.15 — узловая точка;
  • рис.16 — ближайшая к объекту точка;
  • рис.17 — без использования объектной привязки;
  • рис.18 — настройка постоянных режимов привязки.

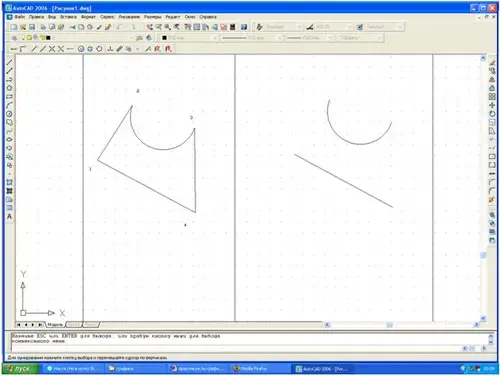

Задание 1. Привязка к конечным точкам примитивов. (Соединить конечные точки дуги и отрезка).

Выбрать команду Отрезок

В командной строке:

  1. Выбрать инструмент рис.4 из панели объектная привязка (указание 1)
  2. Выбрать инструмент рис.4 из панели объектная привязка (указание 2)
  3. Нажать Enter
рис.19

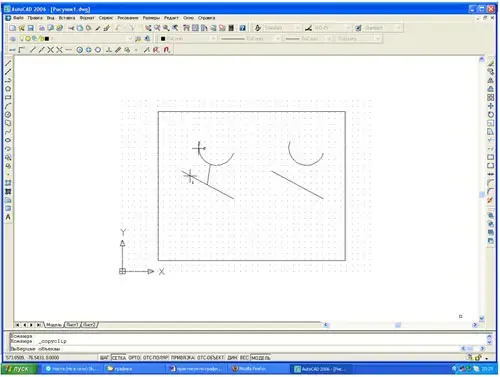

Задание 2. Привязка к средним  точкам примитивов. (Соединить середины дуги и отрезка).

Выбрать команду Отрезок.

В командной строке:

  1. Выбрать инструмент рис.5  из панели объектная привязка (указание 1)
  2. Выбрать инструмент рис.5  из панели объектная привязка (указание 2)
  3. Нажать Enter
рис.20

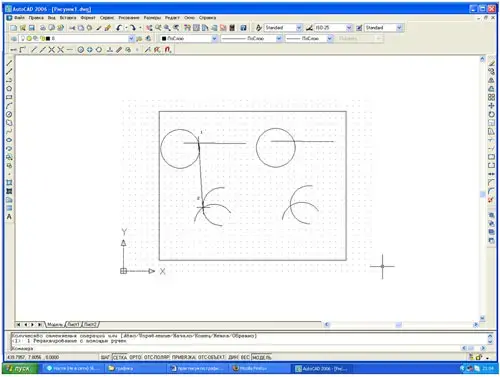

Задание 3. Привязка к  точке пересечения примитивов. (Соединить  отрезком точки пересечения нескольких примитивов).

Выбрать команду Отрезок.

В командной строке:

  1. Выбрать инструмент рис.6 из панели объектная привязка (указание 1)
  2. Выбрать инструмент рис.6  из панели объектная привязка (указание 2)
  3. Нажать Enter
рис.21

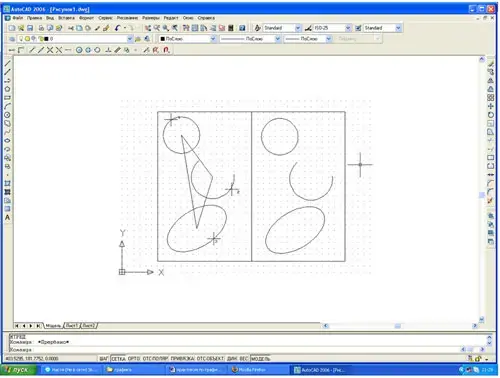

Задание 4. Привязка к  центру окружности, дуги или эллипса. (Соединить  отрезками центры окружности, дуги и эллипса ).

Выбрать команду Отрезок.

В командной строке:

  1. Выбрать инструмент рис.9из панели объектная привязка (указание 1)
  2. Выбрать инструмент рис.9 из панели объектная привязка (указание 2)
  3. Выбрать инструмент рис.9 из панели объектная привязка (указание 3)
  4. Нажать Enter
рис.22

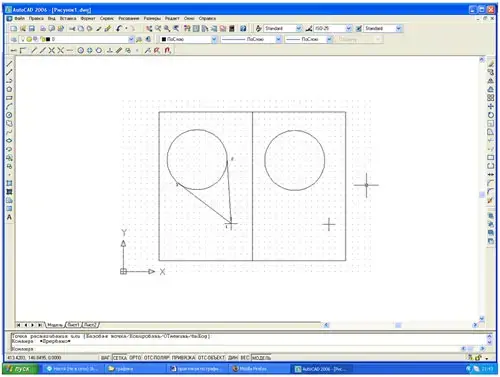

Задание 5. Построить касательную из точки 1 к окружности.

Выбрать команду Отрезок.

В командной строке:

  • Выбрать инструмент рис.15 из панели объектная привязка (указание 1)
  • Выбрать инструмент рис.11 из панели объектная привязка (указание 2)
  • Выбрать инструмент рис.11 из панели объектная привязка (указание 3)
  • Нажать Enter
рис.23

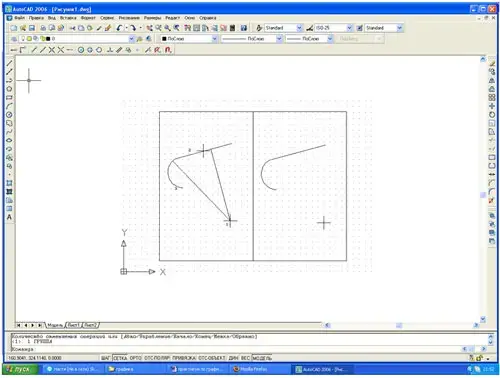

Задание 6. Построить перпендикуляры из точки 1 к дуге и отрезку.

Выбрать команду Отрезок.

В командной строке:

  • Выбрать инструмент рис.15 из панели объектная привязка (указание 1)
  • Выбрать инструмент рис.12 из панели объектная привязка (указание 2)
  • Выбрать инструмент рис.12 из панели объектная привязка (указание 3)
  • Нажать Enter
рис.24

Задание 7. Самостоятельно отработать оставшиеся команды в панели  Объектная привязка.

После выполнения работы ответить на следующие вопросы, используя средства текстового редактора Word.

  1. Для каких целей предназначена  панель Объектная привязка.
  2. Чем отличается работа в панели Объектная привязка от работы в строке состояния  с командой Привязка.
  3. Перечислите основные команды панели Объектная привязка.

Результаты работы показать преподавателю.

Заключительный этап урока:

  • Краткий анализ работы каждого студента.
  • Выставление оценок.
  • Общая оценка всего урока.
