Разработка урока "Электробезопасность при сварочных работах" по предмету "Охрана труда" в группах электрогазосварщиков

Разделы: Общепедагогические технологии


Цели урока:

  • Обучающая: Познакомить учащихся с основными причинами поражения электрическим током. Действием электрического тока на организм человека. Оказание первой помощи при поражениях электрическим током
  • Развивающая:Привитие интереса к предмету
  • Воспитывающая: Правила поведения при сварочных работах

Вид урока: Изучение нового материала

Тип урока: Комбинированный, рассчитан на 80 минут

Оборудование: компьютер, диапроектор

Программные средства: программа Power Point

Структура урока, методы и затраты времени

Этапы урока Содержание этапа Время урока
Организация Подготовка учащихся к уроку, проверка присутствующих на уроке 0 - 3
Мотивация Объяснение темы, цели, плана проведения занятий 3 - 6
Актуализация опорных знаний и способов действий Проверка знаний учащихся по предыдущей теме (Самостоятельная работа) 6-20
Формирование новых понятий и способов действий План изложения нового материала 20-50
Закрепление полученных знаний Конспектирование новых знаний с параллельным показом презентации, ответы учащихся на вопросы преподавателя, выполнение заданий, составление алгоритмов и т.п. 50-75
Подведение итогов уроков, задание на дом Сообщение преподавателем оценок, запись учащимися домашнего задания 75-80

К конспекту прилагаются:

План изложения нового материала

  1. Основные причины поражения электрическим током
  2. Действие электрического тока на организм человека и виды электротравм
  3. Первая помощь при поражениях электрическим током.

Изложение нового материала:

1. Основные причины поражения электрическим током

Основными причинами поражения электрическим током являются: воздействие электрического тока, про ходящего в сварочной цепи; касание открытых токоведущих частей и проводов (случайное, не вызванное производственной необходимостью, или из-за ошибочной подачи напряжения во время ремонтов и осмотров); касание токоведущих частей, изоляция которых повреждена; касание токоведущих частей через предметы с низким сопротивлением изоляции; прикосновение к металлическим частям оборудования, случайно оказавшимся под напряжением (в результате отсутствия или повреждения защитных устройств); соприкосновение со строительными деталями конструкций, случайно оказавшимися под напряжением, и др.

Опасность, поражения электрическим током создает также разноо6разное оборудование: источники сварочного тока, электрический привод, (включая пускорегулирующую аппаратуру), электрооборудование подъемно-транспортных устройств, электрифицированный транспорт, высокочастотные и осветительные установки, электрические ручные машины и т. д,

Опасность поражения электрическим током связана с недостатками в конструкции и монтаже оборудования, нарушениями правил его эксплуатации, неудовлетворительной организацией рабочих мест, недостаточным инструктажем и т. д.

2. Действие электрического тока на организм человека и виды электротравм

Воздействие электрического тока на организм человека может вызвать различные электрические травмы (электрический ожог, металлизацию кожи, электрический знак и электрический удар).

Электрический ожог могут причинить электрическая дуга (дуговой ожог) или контакт с токоведущей частью (токовый ожог) за счет преобразования энергии электрического тока в тепловую.

Металлизация кожи может произойти в результате механического и химического воздействия тока, когда парообразные или расплавленные металлические частицы проникают в глубь кожи и пораженный участок приобретает жесткую поверхность

Электрический знак - следствие теплового воздействия при протекании тока относительно большой величины через малую поверхность с относительно большим сопротивлением при температуре 50 – 115 0 С и хорошем контакте.

В результате такого поражения возникают запекшиеся или обуглившиеся участки кожи либо припухлость ее, а также отпечаток от прикосновения токоведущей части.

Электрический удар приводит к возбуждению живых тканей организма и сопровождается непроизвольными судорожными сокращениями мышц при прохождении через тело человека электрического тока.

Электроофтальмия приводит к воспалению наружных оболочек глаз, возникающему в результате воздействия мощного потока ультрафиолетовых лучей электрической дуги. При действии электрического тока могут быть повреждены ткани, а может он действовать и рефлекторно, т. е. повредить нервную систему. Рефлекторное воздействие выражается очень резко, так как при прохождении через организм электрический ток поражает огромное количество чувствительных нервов. Весьма существенное влияние оказывает действие электрического тока на cкилетную мускулатуру, вызывая судорогу, и особенно на сердце, вызывая фибрилляцию его.

Фибрилляция - это такое состояние сердца, когда оно перестает сокращаться как единое целое в определенной последовательности, а происходят отдельные нескоординированные “подергивания” волокон сердечной мышцы; при этом нacocная функция сердца прекращается и может наступить смерть.

Причиной смерти кроме фибрилляции может быть остановка дыхания или ожог.

Степень тяжести поражения человека электрическим током зависит от ряда факторов: сопротивления тела; величины, длительности действия, рода и частоты тока; пути тока в организме; состояния организма и условий внешней среды.

Сопротивление тела. Тело человека, включаясь в электрическую цепь, представляет собой сочетание активного и емкостного сопротивлений, величина которых зависит от многих условий и складывается из сопротивления внутренних органов и сопротивления наружных покровов тела, в основном наружного слоя кожи.

Сопротивление внутренних органов составляет 800 - 1000 Ом и зависит от приложенного напряжения а также от температуры тела.

Величина тока. Ток, при котором фиксируется начальное ощущение его, есть начальный раздражающий ток, и по мере увеличения начального тока реакции организма усиливаются (табл. 1)

Таб. 1 Ощущения возникающие при действии электрического тока различной величины



Опасным для организма является ток, при котором невозможно самостоятельно оторваться от проводников, так очень быстро происходит пробой кожи, и величина тока, проходящего через организм, быстро возрастает.

Переменный ток величиной более 25-30 мА представляет серьезную опасность; ток более 50 мА приводит к электротравме и может вызвать наступление смерти; ток в 100 мА вызывает летальный исход;

Длительность действия тока. Продолжительность протекания тока через тело человека влияет на степень физиологического воздействия и с достаточно малой вероятностью поражения величины тока имеет следующие значения:

При длительном воздействии (до 30 с), в которое с запасом укладываются все случаи протекания тока через тело человека при прикосновении к частям оборудования, оказавшимся под напряжением, величина тока не должна превышать порогового значения отпускающего тока.

Род тока. Влияние на организм человека переменного и постоянного тока различное.

Для напряжения меньше 500 В переменный ток промышленной частоты опаснее равного ему по напряжению постоянного тока. При напряжениях около 450 - 500 В опасность переменного и постоянного тока одинакова. При напряжениях более 500 В опаснее постоянный ток.

Частота тока. Исход поражения током зависит также от частоты его (наиболее опасная частота 50-60 Гц).

В диапазоне частот 50-:-500 Гц опасность переменного тока не только не уменьшается, но и несколько возрастает. При дальнейшем увеличении частоты тока опасность уменьшается; при частотах в сотни тысяч герц переменный ток в отношении электрического удара не опасен (но опасность ожогов сохраняется).

Путь электрического тока в организме. Существенное значение для исхода воздействия тока имеет его путь (“петля тока” поражения). Чем длиннее этот путь и чем он ближе к жизненно важным органам, тем тяжелее исход поражения.

Наиболее вероятные пути протекания тока: рука - рука, рука - нога, нога - нога.

Состояние организма. На исход воздействия тока влияют индивидуальные особенности организма, физическое и психическое состояние его. При заболеваниях кожи, сердца, легких, нервных и др.- опасность поражения электрическим током увеличивается.

Утомленный человек легче подвергается поражению током, и из-за утомления может быть усугублена тяжесть такого поражения. Экспериментальные данные показали, что при напряженном внимании на ожидаемое событие степень поражения ослабляется. Болезненное состояние организма, алкогольное опьянение уменьшает сопротивление организма и отягощает воздействие тока.

Любое заболевание сердца является противопоказанием для доступа к работе, связанной с опасностью поражения электрическим током.

Внешняя среда. Опасность поражения электрическим током может усиливаться условиями внешней среды.

Понижение атмосферного давления увеличивает опасность воздействия электрического тока и наоборот.

Защитное заземление.· Подавляющее большинство электрических травм, происходящих на строительно-монтажных площадках, объясняется безответственным отношением к строгому соблюдению правил эксплуатации электрических сетей, устройств, инструментов и освещения, а иногда и прямой халатностью из-за незнания существа опасности воздействия электрического тока на человека. В отдельных случаях выполняют защитное заземление сварочного аппарата или другого электрического оборудования с помощью одиночного заземлителя (рис. 1). При замыкании на корпус одного из сварочных аппаратов или другого электрического оборудования на заземлителе и во всех присоединенных к нему металлических частях на корпусе аппарата и на поверхности земли вокруг заземлителя возникает потенциал.

Рис. 1. График изменения напряжения прикосновения при одиночном заземлителе

1-наименее опасный случай прикосновения человека к заземленному оборудованию; 2- потенциальная кривая; 3,- кривая, характеризующая изменение напряжения Uпр – при изменении расстояния от заземлителя; I3 - ток, проходящий через заэемлитель; Rз - сопротивление заземлителя; Uпр - напряжение прикосновения; з - потенциал заземлнтеля; ос - потенциал основания, где стоит человек



Наиболее опасным для работающего является прикосновение к электрическому оборудованию; которое находится на расстоянии 20 м от заземлителя, и наименее опасным - прикосновение к электрическому оборудованию, которое находится непосредственно у заземлителя.

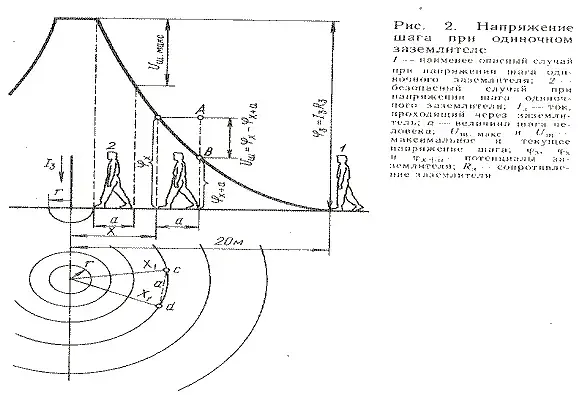

При одиночном или групповом ззземлителе может возникнуть напряжение шага (рис. 2) за счет разности потенциалов. Наиболее опасным является приближение работающего к месту установки одиночного заземлителя при большом шаге перемещения.



При прикосновении работающего одновременно к двум фазам возникает наибольшее напряжение в сети и через работающего проходит большой ток (рис. 3). При прикосновении работающего к одной фазе возникает меньшее напряжение и через работающего проходит меньший ток.

При прикосновении работающего к трехфазной трехпроводной сети (рис. 4) с изолированной нейтралью в аварийный период, т. е. когда возникло замыкание одной из фаз на землю, напряжение будет значительно больше фазного и несколько меньше линейного напряжения сети и поэтому является наиболее опасным.

При прикосновении работающего к фазе в трехфазной четырехпроводной сети с заземленной нейтралью в период ее нормальной работы более опасно, чем прикосновение к фазе нормально работающей сети с изолированной нейтралью, но менее опасно, чем прикосновение к неповрежденной фазе сети с изолированной нейтралью в аварийный период (рис. 5).

Рис. 5. Схема прикосновения человека к фазному проводу трехфазной четырехпроводной сети с заземленной нейтралью при нормальном а и аварийном б режимах

UФ - фазовое напряжение; Ih - ток, проходящий через тело человека; rо - сопротивление заземления нейтрали; r - сопротивление изоляции провода; с - емкость провода; Rh - сопротивление тела человека; rзм - сопротивление при замыкании фазы на землю; Iз - ток, проходящий при замыкании фазы на землю; Iо- ток, проходящий через заземлитель нейтрали

3. Первая помощь при поражениях электрическим током

Необходимо помнить, что пострадавший, находящийся в цепи тока, сам является проводником электрического тока

Освободить пострадавшего от действия тока

Разомкнуть цепь с помощью выключателя, рубильника, штепсельного разъема, вывертывания пробок или отключения пакетных или автоматных выключателей на щитке

Если щитка, розетки или иных средств отключения электрического тока нет, то нужно перерезать или перерубить провода (каждый провод в отдельности) при этом рукоятки ножниц или другого режущего инструмента должны быть из изоляционного материала.

Если невозможно быстро отсоединить пострадавшего от тока с помощью инструментов, можно надеть резиновые перчатки, или обернуть руки сухой материей, а на ноги надеть резиновые сапоги. Дополнительно под ноги положить сухой изолирующий предмет (коврик, доску). Оттягивать пострадавшего нужно одной рукой, за край одежды. Можно отбросить провод от пострадавшего с помощью сухой палки или доски.

Первая доврачебная помощь зависит от состояния пострадавшего

Немедленно уложить пострадавшего на спину, горизонтально, создать приток свежего воздуха, дать понюхать нашатырный спирт, растереть и согреть тело;

Расстегнуть стесняющую дыхание одежду; Проверить по движению грудной клетки, дышит ли он; проверить наличие пульса (на лучевой артерии у запястья или на сонной артерии на шее). Широкий неподвижный зрачок указывает на отсутствие кровообращения мозга.

Искусственное дыхание путем вдыхания воздуха через рот или нос

Обеспечить пострадавшему свободное прохождение воздуха в легкие через дыхательные пути. Голову пострадавшего запрокидывают назад, для чего подкладывают одну руку под шею, а другой надавливают на лоб. Этим обеспечивается отхождение корня языка от задней стенки гортани и восстановление проходимости дыхательных путей. Рот пострадавшего обычно при этом раскрывается. Если во рту есть слизь, ее вытирают платком или краем рубашки, натянутым на указательный палец. Затем еще раз проверяют, нет ли во тру посторонних предметов, которые должны быть удалены. После чего приступают к вдуванию воздуха в рот или в нос. При вдувании воздуха в рот оказывающий помощь делает вдох, плотно (можно через марлю или носовой платок) прижимает свой рот ко рту пострадавшего и с силой вдувает в рот пострадавшего воздух, одновременно своим лицом (щекой) или пальцами рук, находящейся на лбу, зажимая пострадавшему нос, чтобы обеспечить поступление всего вдуваемого воздуха в его легкие.

При невозможности полного охвата рта пострадавшего, следует вдыхать воздух в нос, плотно закрыв при этом рот пострадавшего.

Наружный (непрямой) массаж сердца

Поддерживает кровообращение как при остановке сердца, так и при нарушении ритма его сокращений. Оказывающий помощь становится на колени сбоку от пострадавшего и занимает такое положение, чтобы иметь возможность наклонится над пострадавшим. Определить положение нижней трети грудины. Наложить на нее основание ладони (подушечку) разогнутой кисти. Ладонь второй руки накладывают поверх первой. И начинают ритмично надавливать на нижний край грудины. Надавливать на грудину надо резкими толчками: при этом грудина смещается вниз (к спине) в сторону позвонка на 3 – 4 см. Сердце сдавливается, и из его полостей выдавливается кровь в кровеносные сосуды. Надавливание необходимо повторять примерно 1 раз в секунду. Желательно, чтобы в оживлении участвовали два обученных правилам оказания первой помощи человека, поочередно, через каждые 5 – 10 минут сменяющих друг друга при проведении искусственного дыхания и массажа сердца.

Самостоятельная работа

Дать определение терминам:

охрана труда – это …

техника безопасности– это …

производственная сaнитария– это …

безопасность труда– это …

опасный производственный фактор– это …

вредный производственный фактор– это …

несчастный случай на производстве– это …

безопасность производственного оборудования– это …

безопасность производственного процесса– это …
